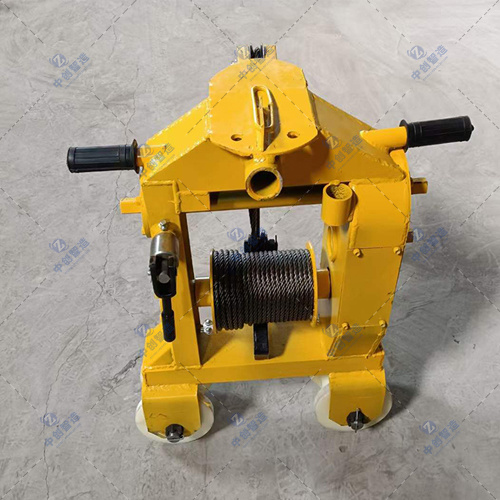

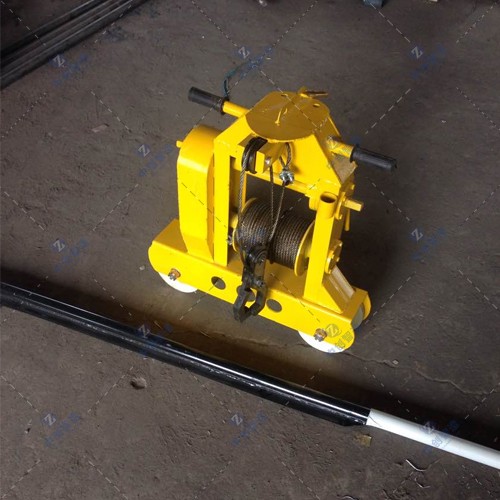

多功能拉軌車適用于工務部門作業中搬運鐵路路基邊存放的各型鋼軌或混凝土枕及轍叉等線上料物資。該拉軌車采用二級齒輪減速傳動，并設有棘輪，可將較重的標的物直接從路肩托攏吊起運走，具有快速起重吊運效果。購買一組(兩臺)可完成拉運鋼軌、轍岔心、吊運軌枕、道碴以及拖拉成組道岔等較困難、安全系數小的作業。
性能特征：
該設備為可拉、可運的手搖式小車,不需任何動力源。走行輪采用尼龍材料，輔助鏈及推行把絕緣性能好，不影響軌道電路。具有重量輕、下道快、在橋梁、隧道等困難地段可隨時下道不侵限，避車安全等特點。
技術參數：
拉力：達到2T
操作力：20kg/單臂，10kg/雙臂
拉距：達到16m(鋼絲繩20m)
單機負載：達到700KG
主機外形尺寸：600×325×710mm
單機凈重：48KG
備有附件：索鉤、索鏈、穿軸、穿銷
使用方法
(一)拉運鋼軌
1.將一組 (三臺) 手搖多功能拉運軌機并列垂直于線路鋼軌上，選好 路基上或護坡下邊的儲備鋼軌。先將鋼絲繩放置所選的鋼軌邊，把軌鉗夾住軌頂，使平衡鏈鉤住另一根鋼軌，上邊鉤著機頭掛耳，這時 機體就處于穩固狀態。
2.將搖把方套套在手搖減速軸的軸頭20×20mm 的方頭上，順時針擺動就可慢慢的將鋼軌拉吊起。拉吊鋼軌時一組三臺要同時勻速搖 動，切勿三臺不同時用力，或猛搖不搖等現象。作業時被吊動鋼軌一方， 人員要遠離嚴禁站人，以免發生意外。
3.待吊至理想高度后，停止搖動，這時棘爪跟隨自動鎖死棘輪。鋼軌就被固定在這一高度，取下?lián)u把，將推桿 前端搖 入機頭上推桿座孔內，向下壓使機體向內傾斜一定角度，去下平衡鏈。
4.推動推桿就可將鋼軌運走，到達目的地后，打開平 衡鏈 (5) 鉤著另一條鋼軌，使機體穩固，插上搖把，打開棘輪解鎖， 然后逆時針控制搖把，三臺同時勻速搖動就可放下鋼軌。
5.運軌通過道岔時，只需使機體向內傾斜一定角度推動即可。
6.放單索可延長一倍工作距離。
(二)拉運砼枕，
1.拆下軌鉗，裝上吊鉤。
2.用鏈 條吊具的護套將砼枕螺栓套住，擰上螺母。
3.將鋼絲繩上的吊鉤鉤住鏈條吊具的首環，搖動搖把 (9)，以后操作程序與拉運鋼軌相同。
(三)拉動轍岔芯
1.裝上鋼絲繩上滑輪吊鉤。
2.兩臺拉運軌機為一組。
3.將兩只轍岔芯裝卸扣分別在轍岔眼和轍岔趾第三螺孔位置上。
4.取四只螺栓插銷分別在轍岔眼和轍岔趾第三螺孔位置上。
5.固定機體，展開鋼絲繩，用滑輪吊鉤鉤著裝卸扣背筋，操作程序與拉運鋼軌相同。
