產品展示
當前位置:網站首頁 >> 螺栓扳手

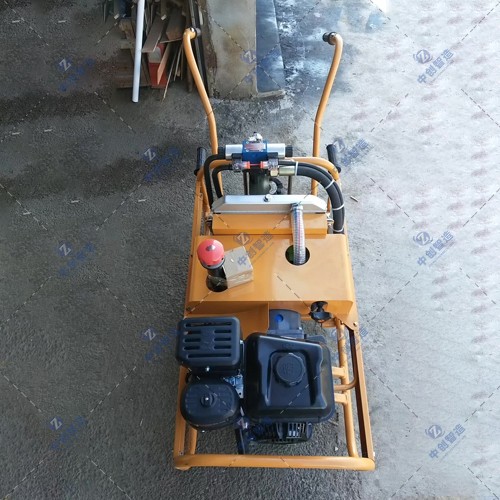

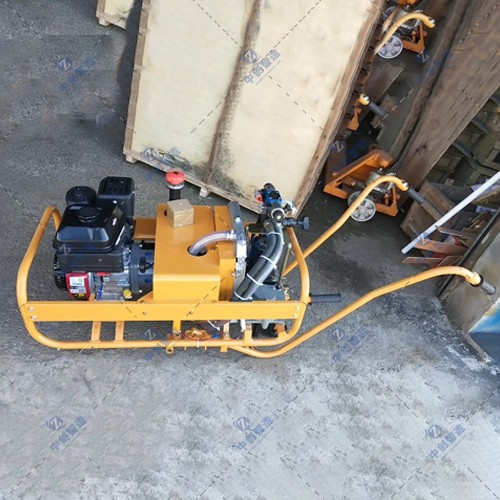

液壓雙頭螺栓扳手YLB-700
液壓靜扭矩擰緊螺母,無級調節擰緊扭矩的大小,扭矩表直觀顯示擰緊扭矩值。準確、恒定的輸出扭矩,保證了軌枕螺母緊固作業。實現了小扭矩時高速擰緊,阻力扭矩時自動切換到大扭矩低速
液壓雙頭螺栓扳手YLB-700詳細介紹
product description

  液壓雙頭螺栓扳手YLB-700采用了全封閉式油潤滑傳動系統,潤滑好 壽命長。整機精心設計加工,強度高、剛性好、故障少,適用于野外惡劣環境中使用;輸出的擰緊扭矩范圍大,可方便地按作業要求調整預定,且準確、穩定、可靠;螺母套筒采用了萬向浮動連接方式,使套筒能方便地套入軌枕螺栓螺母。在作業中,當套筒與軌枕螺栓螺母發生卡帽時,能非常方便快速地將套筒與設備主機分離,從而能迅速地將主機抬到鐵路限界外,確保施工作業安全; 該型雙頭軌枕內燃螺栓扳手適用于我國現有鋼軌鋪設的直線、曲線軌道線路中,對軌枕扣件進行高效、穩定、安全的施工養護作業。

  產品參數:


  發動機:美國百力通BS發動機

  功率(hp):6

  轉速(rpm):3400~3600

  套筒數量(個):2

  套筒轉速(rpm):≥120

  套筒中心距(mm):214/234±0.5

  套筒升降行程(mm):≥80

  旋緊扭矩可調(N.m):80~350

  最大旋松扭矩(N.m):700

  工作效率(秒/顆):<4

  照明:有

  換向操縱桿:換向

  上、下道時間(min):<1

  絕緣性能(MΩ):>2

  外形尺寸(mm):1260×540×915

  質量(kg) :≤89



  主要特點:

  1.實現真正的液壓靜扭矩擰緊螺母,可非常方便的無級調節扭矩的大小。扭矩表直觀顯示擰緊扭矩值,準確、恒定輸出扭矩。

  2.根據阻力扭矩的大小,自動切換擰緊速度,保證達到擰緊扭矩。

  3.進行旋松螺母作業時,不需要作任何調整。

  4.液壓扳手機械部分的使用磨損不會影響液壓扳手準確的擰緊扭矩輸出和顯示。

  5.扳手為雙頭型、效率高,操作使用及調節非常方便,重量輕。方便上、下軌道。
